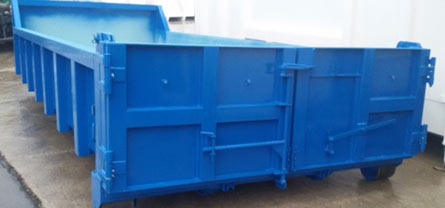

BENNE TP 10 m3 porte universelle


photos non contractuelles

BENNE AMOVIBLE TP PORTE UNIVERSELLE
TRAVAUX PUBLICS ET PRIVES

Benne amovible classe II, Fabrication conforme aux normes NF R17-108, NF R17-114

Face avant :
Tôle lisse - épaisseur : 40/10° en acier S235JRG2.
Axe de préhension : rond plein Ø 50 en acier S235JRG2 formé à froid hauteur 1 425 mm suivant la norme NF R17-108 avec plaque antichoc de 300 x 370 épaisseur 8 mm S235JRG2.
Potence : IPN 180 S275JRG2 avec liaison potence/fond renforcée par 4 platines ép. 8 mm (2 par poutrelles).

BENNE TP 10 m3 porte universelle
  5820 € PU HT




Description

BENNE AMOVIBLE TP PORTE UNIVERSELLE
TRAVAUX PUBLICS ET PRIVES

Benne amovible classe II, Fabrication conforme aux normes NF R17-108, NF R17-114

Face avant :
Tôle lisse - épaisseur : 40/10° en acier S235JRG2.
Axe de préhension : rond plein Ø 50 en acier S235JRG2 formé à froid hauteur 1 425 mm suivant la norme NF R17-108 avec plaque antichoc de 300 x 370 épaisseur 8 mm S235JRG2.
Potence : IPN 180 S275JRG2 avec liaison potence/fond renforcée par 4 platines ép. 8 mm (2 par poutrelles).

Côtés :
Tôle lisse - épaisseur : 40/10° en acier S235JRG2.
Renforts verticaux : UPAF 150x80x3 en acier S235JRG2 au pas de 425 mm (espacement entre les montants 700 mm).
Tube de ceinture : tube 100 x 100 x 3 en acier S235JRG2 renforcé dans les angles par des coins en acier plié ép. 5 mm avec cornières renversé sur ceinture
Goussets de renfort dans les coins inferieurs au niveau des portes.

Plancher :
Tôle lisse - épaisseur 50/10° en acier S235JRG2.
Berces : longerons en IPN180 en acier S275JRG2 renforcé avec platine acier ép. 10 mm, écartement extérieur, normalisé 1 060 mm suivant la norme NF R17-108. Traverses tube 100 x 50 x 3 au pas de 425 mm (espacement entre les traverses 325 mm) pour limiter la surface de tôle de fond de benne non supportée.

Porte arrière universelle :
Porte ouverture universelle
Portes 2 vantaux avec rattrapage de jeu – Ouverture à la française.
Tôle lisse épaisseur : 30/10° en acier S235JRG2 sans soudure de raccordement. Encadrement renforcé. Sur chaque vantail : 2 paumelles indégondables doubles avec axe diamètre 20 mm et graisseur.
Ensemble 2 vantaux sur cadre à ouverture basculante, sur 2 charnières de pivotement haute.
Ouverture universelle par système de déverrouillage latéral pour la sécurité du personnel conformément à la norme NFR 17-108.
Montants de portes en tube 150 x 100 x 4 renforcé avec base en acier ép. 10 mm anti-écartement.

Rouleaux arrière :
Les bennes sont pourvues de 2 rouleaux. Largeur : 200 mm – Diamètre : 220 mm sur axe en rond plein de Ø40 mm suivant la norme NF R17-108
Ecartement au choix : normes 1 530 mm, extérieur 2 475 mm ou sur demande.

Crochet de bâche ou filet :
Ils sont positionnés tout autour de la benne. Placés à environ 600 mm de la rive supérieure et espacés de moins de 600 mm suivant NF R17-114.

Traitement de surface :
Lessivage, rinçage, phosphatation, antirouille, silicone sur parties non soudées et 2 couches de laque de finition peinture polyuréthane.

Couleur :
RAL au choix 1 ton.

Caractéristiques techniques

Dimensions extérieures en mm
6 350 x 2 550 x 980
Dimensions intérieures en mm
6 000 x 2 300 x 750
Caractéristiques
Plancher ép. 50/10° - Traverses 100x50 au pas de 425mm Côtés ép. 40/10° - Montants 150x80 au pas de 425mm Porte arrière universelle à ouverture manuelle
Poids en KG
1990 Kg
PU HT
5820 €

Options

PU HT
Quantité
590 €
150 €
350 €
110 €
590 €
120 €
400 €
330 €
195 €
